Sobre o Produto

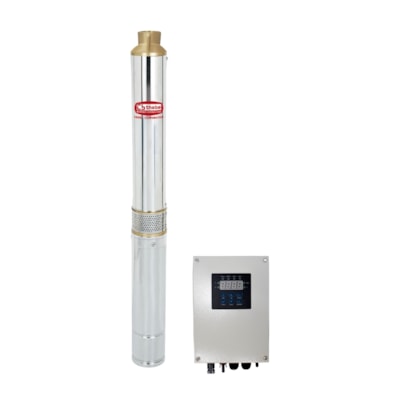

A motobomba 3BPS CE/17 da Ebara têm 750W de potência, altura manométrica de até 98m e alcança vazão de 2500L/dia (85m) de até 16.000L/dia (0m) com 5h de sol. É uma solução eficiente em regiões isoladas da rede pública para garantir abastecimento de água em sítios, fazendas e sistemas de irrigação. Possui 01 ano de garantia contra defeitos de fabricação.

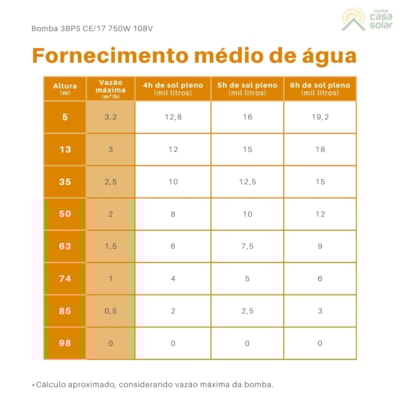

Fornecimento médio de água da bomba solar 3BPS CE/17
Altura (m) | Vazão máxima (m³/h) | 4h de sol pleno | 5h de sol pleno | 6h de sol pleno | |||
5 | 3,2 | 12,8 | mil litros | 16 | mil litros | 19,2 | mil litros |
13 | 3,0 | 12 | mil litros | 15,0 | mil litros | 18 | mil litros |
35 | 2,5 | 10 | mil litros | 12,5 | mil litros | 15 | mil litros |
50 | 2,0 | 8 | mil litros | 10,0 | mil litros | 12 | mil litros |
63 | 1,5 | 6 | mil litros | 7,5 | mil litros | 9 | mil litros |
74 | 1 | 4 | mil litros | 5,0 | mil litros | 6 | mil litros |
85 | 0,5 | 2,0 | mil litros | 2,5 | mil litros | 3,0 | mil litros |
98 | 0 | 0 | mil litros | 0 | mil litros | 0 | mil litros |
*Cálculo aproximado, considerando vazão máxima da bomba.
Essa motobomba da Ebara é ideal para uso em poços artesianos com diâmetro de até 4 polegadas. Caso o poço tenha diâmetro superior, uma alternativa é utilizar camisa de sucção para simular um poço de 4” (acessório fornecido separadamente). Vale lembrar que a submersão máxima é 50m em água limpa (pH entre 6,5 e 8,5), com temperatura máxima de 35°C, com instalação somente na posição vertical.

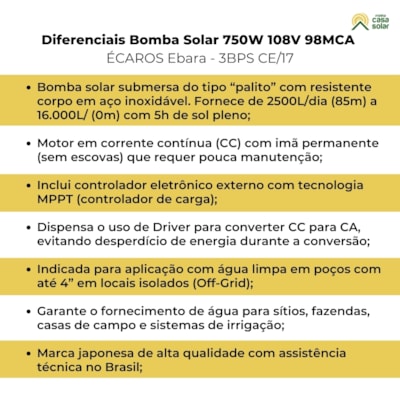

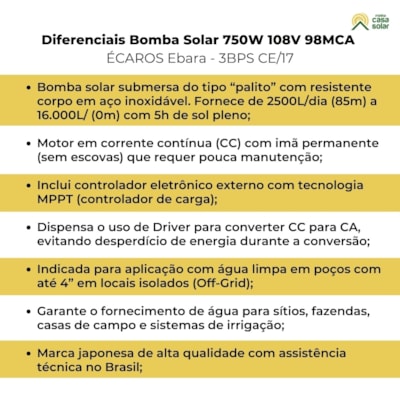

A bomba solar 3BPS CE/17 é de fácil instalação. É necessário somente a utilização de painéis solares para o seu funcionamento, mostrando que a linha de bombas Écaros é uma solução que promove autonomia ao abastecimento de água, onde você estiver.
A bomba submersa Ébara foi desenvolvida com motor de corrente contínua com ímã permanente (sem escovas) que requer baixo custo e menor frequência de manutenção, em comparação com modelos de bomba com motor de escovas. Essa vantagem decorre do desgaste por fricção ser menor, visto que a estrutura é composta por materiais resistentes e de longa durabilidade, como corpo tubular em aço inoxidável, rotores centrífugos e difusores em tecnopolímero.
Além disso, a bomba 3BPS CE/17 têm design compacto tipo “palito” que permite instalação em poços de grande profundidade e/ou estreitos (4”), diferentemente dos modelos de bomba vibratória submersível que são limitados as aplicações com poço de maior diâmetro, geralmente a partir de 6”.

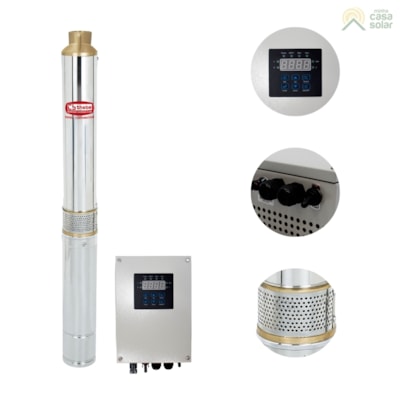

O modelo 3BPS CE/17 possui controlador eletrônico que inclui internamente controlador de carga MPPT. O controlador eletrônico suporta corrente de até 15A, trabalha com tensão nominal solar de 113,1Vmp e possui tensão solar máxima de 150Voc.

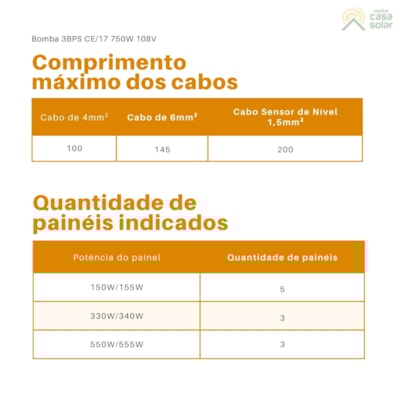

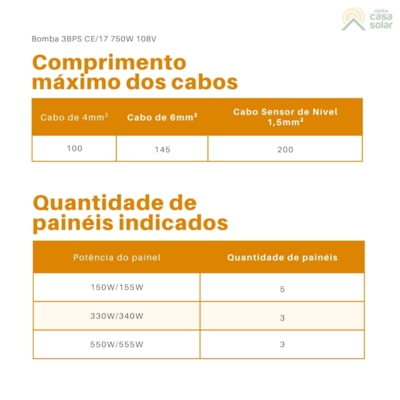

Comprimento máximo dos cabos
Cabo de 4mm² | Cabo de 6mm² | Cabo Sensor de Nível 1,5mm² |
100 | 145 | 200 |
Quantidade de painéis indicados
Potência do painel | Quantidade de painéis |
150W/155W | 5 |
330W/340W | 3 |
550W/555W | 3 |
O controlador externo MPPT da motobomba também fornece proteção contra rotor bloqueado, sobrecorrente e subtensão, proporcionando segurança e preservando a integridade do equipamento. Além disso, permite a conexão de sensor de poço seco (nível baixo) que impede o funcionamento da bomba a seco, evitando danos, e a conexão de sensor de reservatório (nível alto) que impede o seu transbordamento.
Sobre a marca
Fundada em 1912 no Japão e presente no Brasil desde 1975, a Ebara é uma marca japonesa reconhecida mundialmente por desenvolver soluções de bombeamento com alto nível tecnológico. Está presente com escritórios e fábricas em mais de 30 países, incluindo os Estados Unidos, China, Itália, Brasil, México, Índia, Austrália, entre outros. Além disso, oferecer assistência técnica de fábrica no Brasil.

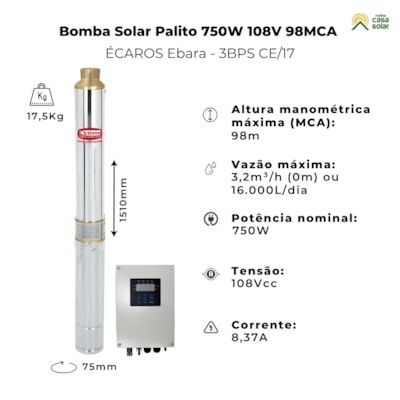

Especificações Técnicas
- Motor: Submerso de ímã permanente sem escovas, alimentação em corrente contínua
- Bombeador: Corpo em aço inox
- Rotores centrífugos e difusores em tecnopolímero
- Estrutura: Corpo com aspiração e corpo de válvula em latão
- Mancais: Rolamento de esferas
- Tipo de controlador eletrônico: Externo com função MPPT
- Vazão máxima: 3,2 m³/h ou 16 mil litros/dia (considerando 5h de sol pleno)
- Altura manométrica Máxima: 98 MCA
- Tensão de alimentação: 108V
- Potência: 750W
- Estágios: 17
- Recalque (Saída): 1 pol. (BSP)
- Corrente nominal: 8,32A
- Carcaça: Aço inox
- Refrigeração: Óleo (grau alimentício)
- Submergência máxima: 50 metros
- Temperatura máxima: 35ºC
- Peso: 7,2 kg
- Dimensões (DxL): 75 x 915mm
Usos Mais Comuns
Usos mais comuns do sistema Off-Grid para bombeamento de água em regiões remotas:
- fazendas para abastecimento humano e de animais;
- sítios, chácaras e ranchos;
- sistemas de irrigação de pequeno porte.
Itens inclusos
O item incluso na embalagem:
- 1 Bomba Solar 750W 108V 98MCA Ebara - 3BPS CE/17
- 1 Controlador eletrônico externo com função MPPT;
- 1 Sensor de poço seco;
- 1 Sensor de nível de reservatório;
- 1 Chave com encaixe sextavado;
- 4 Unidades de fita termo retrátil;
- 1 Fita isolante;
- 1 Fita veda rosca.
Perguntas Frequentes
1. Como encontrar a altura manométrica total?
Podemos calcular a altura manométrica total, expressa em MCA (metros de coluna de água) de forma simplificada em dois passos. Primeiro, é preciso somar o desnível total (distância na vertical, em metros) entre a entrada de água na bomba e o topo da caixa de água. Depois, deve-se adicionar na conta o comprimento total da tubulação (distância horizontal) na razão de 01 metro de altura manométrica para cada 10 metros de tubulação, ou seja, divide por 10 as distâncias horizontais. Por exemplo: um reservatório 10 metros acima do nível da água e com tubulação de 40 metros de comprimento tem altura manométrica de 14 (mca). Dez metros de coluna de água pela elevação e quatro metros pela tubulação
2. Preciso de Driver ou Inversor?
Não. A bomba solar funciona em corrente contínua e possui um controlador eletrônico externo, similar a um controlador de carga solar MPPT, que recebe a energia produzida pelos painéis solares, também em corrente contínua. Desta maneira, a bomba Ebara dispensa o uso de Driver ou Inversor para converter corrente contínua em corrente alternada e vice-versa.
3. Posso instalar a bomba solar Ebara em um poço com mais de 4 polegadas?
Sim. Nesse caso, é preciso utilização uma camisa de sucção para simular um poço com diâmetro de 4 polegadas. Esse acessório é fornecido separadamente.
4. É necessário o uso de baterias para essa bomba?
Não. No sistema de bombeamento, a “reserva de energia” não ocorre na bateria. Ela ocorre no reservatório de água (Caixa d’água). Ou seja, o sistema de bombeamento deve ser projetado para elevar a água até o reservatório de modo que o usuário pode utilizar a água em qualquer hora do dia, inclusive à noite.
Acessórios Recomendados
Veja a lista de equipamentos mais adequados para usar com este produto.
A placa solar captura a radiação solar e produz energia elétrica.
Veja os modelos disponíveis de painéis solares.Os cabos são necessários para fazer a ligação dos painéis solares com o inversor e quadro elétrico de forma segura.
Confira a sessão de cabos elétricos.Importante!Por ser uma bomba submersa, na emenda do cabo do motor com o cabo de instalação deve ser utilizado massa de isolação, fita de autofusão e fita isolante para obter melhor isolação.
São acessórios necessários para conexão entre equipamentos ou para isolar um terminal elétrico.
Conheça os conectores e terminais.Os suportes para fixação dos módulos com instalação segura no telhado ou solo.
Visite a sessão de estruturas de montagem.Garantia
A bomba submersa Ebara tem 1 ano de garantia contra defeitos de fabricação e suporte técnico no Brasil.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
Como acionar a garantia?
Se identificar algum vício no produto, após 7 (sete) dias corridos, a avaliação de garantia deve ser feita pela Ebara. Entre em contato por:
Telefone: (14) 4009-0025 ou (14) 4009-0000
E-mail: garantia.bru.ebas@ebara.com
O que invalida a garantia?
- Imperícia do operador;
- Uso indevido ou acidentes de qualquer natureza;
- Defeitos ou danos causados pela prolongada paralisação do equipamento;
- Instalação do equipamento fora das especificações de catálogo (faixa de vazão, teor de areia, Ph, tolerâncias, etc.);
- Danos causados por condições adversas de fornecimento de energia, tais como: · sobretensão ou subtensão, oscilações no fornecimento de energia, surtos de tensão, descargas elétricas atmosféricas, entre outros.
- Intervenções ou abertura do equipamento e/ou uso de acessórios impróprios não autorizados;
- Prestação de serviços de assistência por pessoas não qualificadas e não autorizadas.
- Entre outras condições que invalidam a garantia.
