Sobre o Produto
A bomba submersa Indflo fornece vazão mínima de 750L/dia em até 70m e vazão máxima de 1950L/dia, com 5h de sol pleno. Ideal para canos a partir de 4” com submersão de até 30m. Funciona em 24V, só com 01 painel de 150W a 160W. Indicada para bombear água de reservatórios para encher caixa d’água em sítios e fazendas. Conta com 02 anos de garantia contra defeitos.

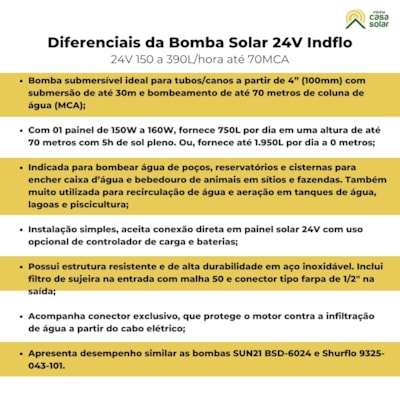

Diferenciais das Bomba Submersa 1,7GPM 24V 6,5L/MIN 120PSI 6A 70MCA - Indflo
| Bomba submersível ideal para tubos/canos a partir de 4” (100mm) com submersão de até 30m e bombeamento de até 70 metros de coluna de água (MCA); |
| Com 01 painel de 150W a 160W, fornece 750L por dia em uma altura de até 70 metros com 5h de sol pleno. Opcionalmente, fornece até 1.950L por dia a 0 metros (5h de sol pleno); |
| Indicada para bombear água de poços, reservatórios e cisternas para encher caixa d’água e bebedouro de animais em sítios e fazendas. Também muito utilizada para recirculação de água e aeração em tanques de água, lagoas e psicultura; |
| Instalação simples, aceita conexão direta em painel solar 24V com uso opcional de controlador de carga e baterias; |
| Possui estrutura resistente e de alta durabilidade em aço inoxidável. Inclui filtro de sujeira na entrada com malha 50 e conector tipo farpa de 1/2" na saída; |
| Acompanha conector exclusivo, que protege o motor contra a infiltração de água a partir do cabo elétrico; |
| Apresenta desempenho similar as bombas SUN21 BSD-6024 e Shurflo 9325-043-101. |
Esta bomba solar 24V foi fabricada com materiais de alta resistência que proporcionam longa vida útil. Também permitem o uso para bombear água doce limpa (pH entre 6,5 e 8,5). É indicada para tubos/canos a partir de 4” (100mm), podendo ser submersa em até 30m de profundidade.
Atenção: O produto não pode ser utilizado com líquidos inflamáveis e agentes químicos. A instalação deve ser com a bomba sempre na vertical.
A bomba Indflo é uma solução econômica e eficiente para bombeamento de água de cisternas, poço caipira e semi artesiano para encher caixa d’água e bebedouro de animais em sítios, fazendas, chácaras e ranchos. Também é muito utilizada em pequenos sistemas de irrigação, além de recirculação de água e aeração em tanques de água, lagoas e piscicultura.

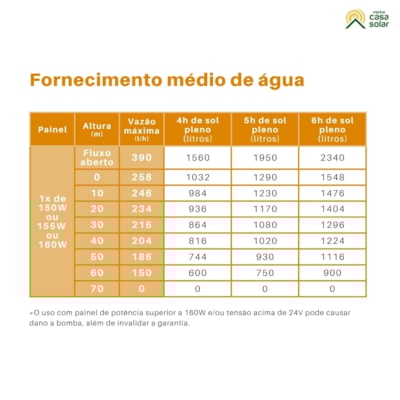

Fornecimento médio de água
| Painel indicado | Altura (m) | Vazão (L/h) | 4h de sol pleno | 5h de sol pleno | 6h de sol pleno |
| 01 painel de 150W, 155W ou 160W | Fluxo aberto | 390 | 1560L | 1950L | 2340L |
| 0 | 258 | 1032L | 1290L | 1548L | |
| 10 | 246 | 984L | 1230L | 1476L | |
| 20 | 234 | 936L | 1170L | 1404L | |
| 30 | 216 | 864L | 1080L | 1296L | |
| 40 | 204 | 816L | 1020L | 1224L | |
| 50 | 186 | 744L | 930L | 1116L | |
| 60 | 150 | 600L | 750L | 900L | |
| 70 | 0 | 0L | 0L | 0L |
*O uso com painel de potência superior a 160W e/ou tensão acima de 24V pode causar dano a bomba, além de invalidar a garantia.
Comprimento dos cabos para conexão da bomba nos painéis solares
| Espessura | 24V |
| 4mm² | 7m |
| 6mm² | 10m |
| 10mm² | 20m |
**Sobre os cabos que saem da bomba, o branco é positivo e o preto negativo.
Com apenas 01 painel de 150W, 155W ou 160W, fornece 750L por dia em uma altura de até 70 metros ou até 1.950L por dia a 0 metros, com 5h de sol pleno. Permite instalação simples, com conexão direta em painel solar 24V na bomba SFBP2-G103-01 pois, seu motor com escovas funciona em corrente contínua. O uso de controlador de carga e baterias é opcional.
Conta com estrutura resistente e de alta durabilidade em aço inoxidável, à prova de corrosão. Inclui filtro de sujeira na entrada com malha 50 e conector tipo farpa de 1/2" na saída. Também acompanha conector exclusivo, que protege o motor contra a infiltração de água a partir do cabo elétrico.

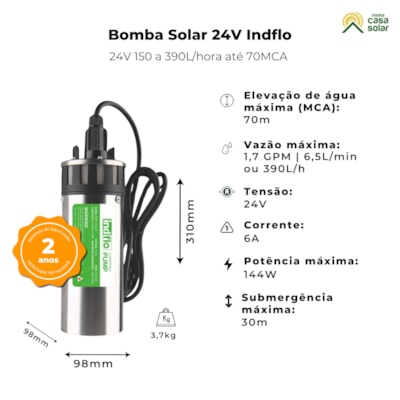

Especificações Técnicas
- Informações gerais
- Vazão: 1,7GPM - 6,44L/min
- MCA: 70m
- Tensão elétrica: 24V
- Corrente elétrica: 6A
- Tamanho do fusível: 8A
- Potência máxima: 140W
- Material do corpo: Aço inoxidável
- Porta de saída/mangueira: 1/2" (12mm)
- Tipo de porta de saída: Farpa (Barb)
- Comprimento do cabo: 2m
- Dimensões (LxAxC): 98 x 98 x 310mm
- Peso: 3,7kg
Usos Mais Comuns
Sistema Off-Grid para bombeamento de água em regiões remotas:
Fazendas, sítios, chácaras e ranchos para abastecimento humano e de animais;
Sistemas de irrigação de pequeno porte;
Abastecimento geral de reservatórios/caixas d’água até 2000L;
Recirculação de água e aeração em tanques de água, lagoas e psicultura.
Itens inclusos
- Bomba submersa 24V
- Tubo
- Abraçadeira
Download
Perguntas Frequentes
Podemos calcular a altura manométrica total, expressa em MCA (metros de coluna de água) de forma simplificada em dois passos. Primeiro, é preciso somar o desnível total (distância na vertical, em metros) entre a entrada de água na bomba e o topo da caixa de água. Depois, deve-se adicionar na conta o comprimento total da tubulação (distância horizontal) na razão de 01 metro de altura manométrica para cada 10 metros de tubulação, ou seja, divide por 10 as distâncias horizontais. Por exemplo: um reservatório 10 metros acima do nível da água e com tubulação de 40 metros de comprimento tem altura manométrica de 14 (mca). Dez metros de coluna de água pela elevação e quatro metros pela tubulação.
2. Preciso de Driver ou Inversor?
Não. A bomba solar funciona em corrente contínua, assim como os módulos solares. Desta maneira, a bomba solar Seaflo dispensa o uso de Driver ou Inversor para converter corrente contínua em corrente alternada e vice-versa.
3. É necessário o uso de baterias para essa bomba?
Não. No sistema de bombeamento, a “reserva de energia” não ocorre na bateria. Ela ocorre no reservatório de água (Caixa d’água). Ou seja, o sistema de bombeamento deve ser projetado para elevar a água até o reservatório de modo que o usuário pode utilizar a água em qualquer hora do dia, inclusive à noite.
4. Como limitar a vazão da bomba quando a caixa d’água enche?
É possível limitar a quantidade de água bombeada com uso de retorno calibrado (não incluso) para aplicações de gotejamento, jardinagem e também, para evitar o transbordamento da caixa d’água.
5. Quais cuidados devo ter com a bomba Indflo?
Esta bomba tem motor com escovas que se desgastam com o tempo. O kit de escovas é vendido separado para substituição.
Acessórios recomendados (Não Inclusos)
Veja a lista de equipamentos mais adequados para usar com este produto.
A placa solar captura a radiação solar e produz energia elétrica.
Veja os modelos disponíveis de painéis solares.Os cabos são necessários para fazer a ligação dos painéis solares com o inversor e quadro elétrico de forma segura.
Confira a sessão de cabos elétricos.São acessórios necessários para conexão entre equipamentos ou para isolar um terminal elétrico.
Conheça os conectores e terminais.Garantia
A bomba submersa tem 2 anos de garantia contra defeitos de fabricação.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações.
O que invalida a garantia?
Remoção e/ou alteração do código do lote de produção e da etiqueta de identificação do produto;
Armazenagem, manuseio e utilização em condições diferentes das recomendações;
Ligações e circuitos eletrônicos que forem ligados de forma incorreta e possam
Produzir danos ou a queima do equipamento;
Defeitos por quedas e/ou mal uso;
Abertura, adaptações e modificações do produto sem autorização da equipe técnica da fabricante;
Entre outras condições que invalidam a garantia.
