Apresentação
O conversor de protocolo BMS-LINK faz inversores carregadores Epever da linha UPower-Hi serem compatíveis com baterias de lítio de diversas marcas, como Dyness, Unicoba, Moura e FoxESS. Controla o carregamento e descarga das baterias, evitando sobrecarga, sobretensão, subtensão e sobretemperatura. É fácil de configurar e inclui guia de configuração pronto para várias marcas de baterias. Conta com cabo RJ45 para ligação nos inversores UPower-Hi e 90 dias de garantia contra defeitos de fabricação.

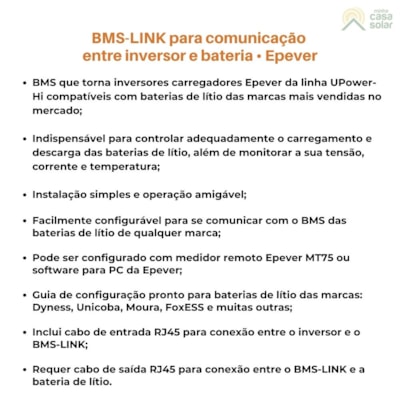

BMS que torna inversores carregadores Epever da linha UPower-Hi compatíveis com baterias de lítio das marcas mais vendidas no mercado; |
Indispensável para controlar adequadamente o carregamento e descarga das baterias de lítio, além de monitorar a sua tensão, corrente e temperatura; |
Facilmente configurável para se comunicar com o BMS das baterias de lítio de qualquer marca; |
Pode ser configurado com medidor remoto Epever MT75 ou software para PC da Epever; |
Instalação simples e operação amigável; |
Guia de configuração pronto para baterias de lítio das marcas: Dyness, Unicoba, Moura, FoxESS e muitas outras; |

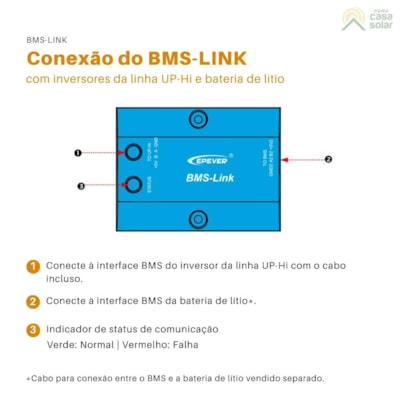

Inclui cabo de entrada RJ45 para conexão entre o inversor e o BMS-LINK; |
Requer cabo de saída RJ45 para conexão entre o BMS-LINK e a bateria de lítio. |
O BMS (Battery Management System) é um sistema eletrônico responsável por monitorar e limitar diversas variáveis relacionadas à operação das baterias, evitando sobrecarga, sobretensão, subtensão e sobretemperatura. Este dispositivo conversor de BMS é indispensável para a ligação segura do inversor na bateria de lítio.
O BMS-LINK apresenta microprocessador independente, 01 porta RS485 e 01 porta RJ45. É capaz de suportar conversão de protocolos de diferentes fabricantes de modo confiável e com boa comunicação. Além disso, permite definir livremente o número de protocolo.

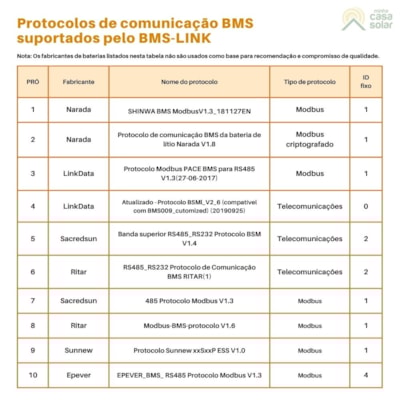

PRÓ | Fabricante | Nome do protocolo | Tipo de protocolo | ID fixo |
1 | Narada | SHINWA BMS ModbusV1.3_181127EN | Modbus | 1 |
2 | Narada | Protocolo de comunicação BMS da bateria de lítio Narada V1.8 | Modbus criptografado | 1 |
3 | LinkData | Protocolo Modbus PACE BMS para RS485 V1.3(27/06/2017) | Modbus | 1 |
4 | LinkData | Atualizado – Protocolo BSMl_V2_6 (compatível com BMS009_cutomized) (20190925) | Telecomunicações | 0 |
5 | Sacredsun | Banda superior RS485_RS232 Protocolo BSM V1.4 | Telecomunicações | 2 |
6 | Ritar | RS485_RS232 Protocolo de Comunicação BMS RITAR (1) | Telecomunicações | 2 |
7 | Sacredsun | 485 Protocolo Modbus V1.3 | Modbus | 1 |
8 | Ritar | Modbus-BMS-protocolo V1.6 | Modbus | 1 |
9 | Sunnew | Protocolo Sunnew xxSxxP ESS V1.0 | Modbus | 1 |
10 | Epever | EPEVER_BMS_ RS485 Protocolo Modbus V1.3 | Modbus | 4 |

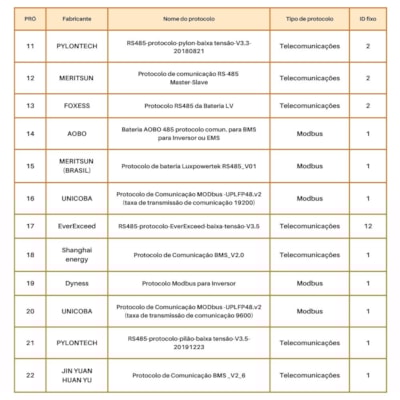

11 | PYLONTECH | RS485-protocolo-pylon-baixa tensão-V3.3-20180821 | Telecomunicações | 2 |
12 | MERITSUN | Protocolo de comunicação RS-485 Master-Slave | Telecomunicações | 2 |
13 | FOXESS | Protocolo RS485 da Bateria LV | Telecomunicações | 2 |
14 | AOBO | Bateria AOBO 485 protocolo comun. para BMS para Inversor ou EMS | Modbus | 1 |
15 | MERITSUN (BRASIL) | Protocolo de bateria Luxpowertek RS485_V01 | Modbus | 1 |
16 | UNICOBA | Protocolo de Comunicação MODbus -UPLFP48.v2 (taxa de transmissão de comunicação 19200) | Modbus | 1 |
17 | EverExceed | RS485-protocolo-EverExceed-baixa-tensão-V3.5 | Telecomunicações | 12 |
18 | Shanghai energy | Protocolo de Comunicação BMS_V2.0 | Telecomunicações | 1 |
19 | Dyness | Protocolo Modbus para Inversor | Modbus | 1 |
20 | UNICOBA | Protocolo de Comunicação MODbus -UPLFP48.v2 (taxa de transmissão de comunicação 9600) | Modbus | 1 |
21 | PYLONTECH | RS485-protocolo-pilão-baixa tensão-V3.5-20191223 | Telecomunicações | 1 |
22 | JIN YUAN HUAN YU | Protocolo de Comunicação BMS _V2_6 | Telecomunicações | 1 |

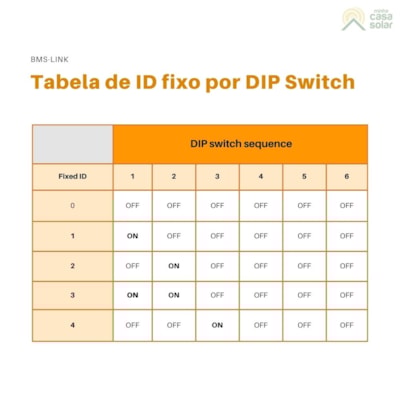

Sequência do interruptor DIP | ||||||
ID Fixo | 1 | 2 | 3 | 4 | 5 | 6 |
0 | OFF | OFF | OFF | OFF | OFF | OFF |
1 | ON | OFF | OFF | OFF | OFF | OFF |
2 | OFF | ON | OFF | OFF | OFF | OFF |
3 | ON | ON | OFF | OFF | OFF | OFF |
4 | OFF | OFF | ON | OFF | OFF | OFF |

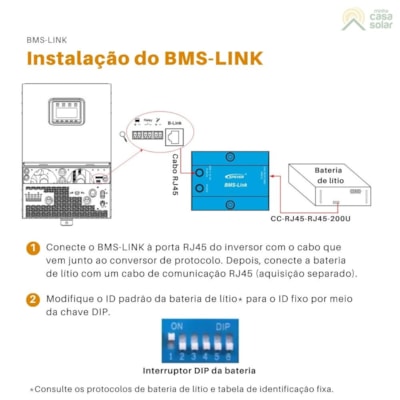

O BMS-LINK pode ter o protocolo padrão BMS (PRÓ) configurado por meio de medidor remoto MT75 (adquirido separado) ou software da EpEver via PC. Confira o passo a passo no manual do fabricante.
Por ser um conversor externo, o BMS-LINK oferece a possibilidade de atualização dos inversores UPower-Hi para serem compatíveis com baterias de lítio.
O BMS-LINK tem grau de proteção IP30, além de ser fácil de instalar. Conta com 90 dias de garantia contra defeitos de fabricação, além de suporte técnico especializado da Minha Casa Solar.
Sobre a marca
A Epever (Epsolar) é uma empresa líder na fabricação de controladores de carga, inversores Off-Grid e inversores carregadores, fundada em 2007 na China. É a marca mais reconhecida no Brasil em acessórios para energia solar Off-Grid. Possui atuação em nível global e já está presente em mais de 120 países, fornecendo equipamentos que aliam qualidade e preço justo.
Especificações
• Tensão de entrada: 5Vdc (Alimentado pela porta de conexão UPower-Hi)
• Taxa de transmissão da porta serial: 9600
• Método de comunicação: RS485
• Porta de conexão: RJ45
• Temperatura do ambiente de trabalho: -20~ +55 ?
• Temperatura de armazenamento: -35 ~ +70 ?
• Altitude: <5000m
• Grau de proteção: IP30
• Faixa de umidade: <95% (NC)
• Dimensões: 67 x 51 x 24,5mm
• Peso: 37,9g
Downloads
Usos Mais Comuns
• Sistema com baterias de lítio (Off-Grid) em locais remotos com inversores carregadores da linha UP-Hi para produzir energia e armazenar para uso instantâneo e/ou posterior, como em casas, sítios, ranchos e fazendas;
• Aplicações críticas e/ou que demandam alta disponibilidade de energia, como sistemas de irrigação, de telecomunicações, equipamentos de segurança e resfriamento, dentre outros.
Acessórios

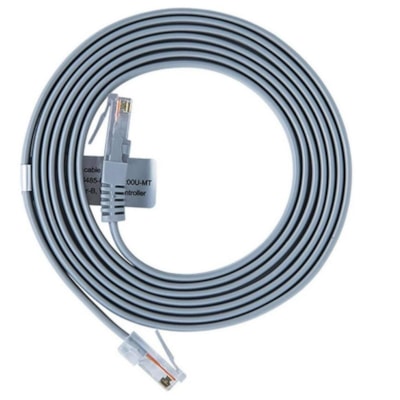

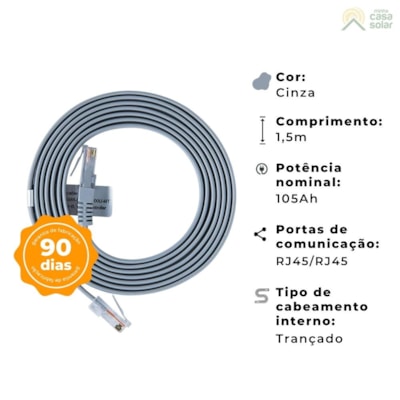

• Cabo RJ45 para conexão entre a bateria de lítio e o BMS-LINK. Confira este produto.
• Inversor Carregador UPower-Hi que atua como um 2 em 1, controlando a carga/descarga das baterias e convertendo a energia das baterias em 127V ou 220V. Tudo isso com uma instalação simplificada e vários recursos programáveis. Conheça a linha de carregadores Upower Hi.
• Bateria de lítio para armazenar a energia captada/gerada pelo painel. Quando não há radiação solar, as baterias fornecem energia, mantendo os equipamentos ativos. Visite a sessão de baterias de lítio.
Itens Inclusos
1 Dispositivo BMS-LINK;
1 Cabo BMS para comunicação entre inversor e bateria de lítio, modelo CC-RS485-RS485;
1 Manual de instruções em inglês;
1 Tabela de protocolos de comunicação BMS suportados.
Garantia
O BMS-LINK tem 90 dias de garantia contra defeitos de fabricação.
Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.
